Установка автомагнитолы в Рено Логан своими руками

Попробуем своими руками установить автомагнитолу в Рено Логан. Выкладываю подробный фотоотчет об установке.

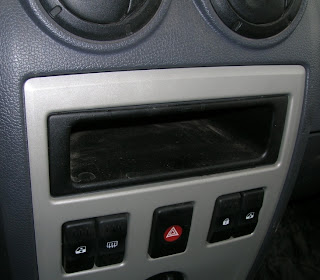

На месте под автомагнитолу стоит пластиковая заглушка.


Снимаем ее, надавив отверткой на две защелки в верхней части и потянув заглушку на себя.


Вот так выглядит вынутая заглушка.


Вытаскиваем провода с разъемом ISO и антенный кабель.


Автомагнитола оснащена гнездом под антенный кабель с азиатским разъемом, а кабель на нашем авто - с европейским разъемом. Поэтому нам понадобится переходник стоимостью 42 рубля, который изображен на фотографии ниже. (Продавец при покупке переходника уточнял, какого года Рено Логан, т.е. , видимо, переходники отличаются в зависимости от года выпуска авто)


Вот так выглядит установленный переходник.


Устанавливать будем бюджетную автомагнитолу Hyundai H-CCR 8090.


Вид сзади на автомагнитолу.


Снимаем с автомагнитолы установочную коробку, поддев отверткой зажимы по бокам автомагнитолы.


И устанавливаем коробку в посадочное место на панели приборов. Закрепляется коробка в посадочном месте отгибанием специальных лепестков по бокам и сверху. На фото видны отогнутые лепестки справа.


Затем подключаем к автомагнитоле антенный разъем и разъем ISO. Теперь можно повернуть зажигание и проверить включение автомагнитолы (звук пока проверить не можем).


Следующий шаг - установка динамиков. Мы будем устанавливать 2 динамика в боковые двери. На дверях есть специально подготовленные установочные места.


Снимаем декоративную решетку. Для этого поддеваем ее отверткой и затем аккуратно вытягиваем руками.


Теперь мы видим установочное место под динамик.


Вынимаем аудиокабель с небольшим разъемом.


Гнездо под разъем я не нашел, поэтому мне пришлось его отрезать и зачистить концы кабеля.


Посадочное место под динамики рассчитано под 13 см-вые динамики. Устанавливать будем акустику Kenwood KFC-1353RG2.


В комплекте с акустикой идет кабель, обжатый с одного конца разъемами для подключения к динамикам. Мы отрезаем от этого кабеля 15-20 см и аккуратно зачищаем  лезвием или острым ножом необжатый конец.


Затем подключаем заготовки кабеля к динамикам.


Нам остается "скруткой" соединить динамики с аудиокабелем в дверях, открутить 4 самореза крепления динамика на посадочном месте (понадобится отвертка Т-20), вставить динамик в посадочное место и прикрутить его. Не забудьте проверить звук, перед тем как все окончательно закрутите и закроете динамик декоративной решеткой. На фото установленный динамик без решетки.


Вот так выглядит установленная автомагнитола.



12 комментариев:

  1. А как вы определили + и - на проводах, которые были за заглушками колонок? Нужно ли отключать аккумулятор на время установки автомагнитолы?

    ОтветитьУдалить
    Ответы
    1. Анонимный27 июня 2016 г., 7:58

      После 2012 г. на Логанах стоят другие разъемы!

      Удалить
    2. Да. У меня Логан в старом кузове

      Удалить
  2. Аккумулятор не отключал. Но замок зажигания переводил в положении "отключено".
    Плюс и минус определял по цветам проводов.

    ОтветитьУдалить
  3. Какого цвета плюс и какого минус?

    ОтветитьУдалить
    Ответы
    1. Сейчас уже не помню, но выяснял так:
      На магнитоле снизу была наклейка с номерами проводов, схемой разъема ISO. Там было подписано, где + и - какого динамика. Воткнул в магнитолу разъем ISO логана (он был уже установлен, т.к. была аудиоподготовка) и посмотрел цвет кабеля на который идет + и на какой идет -. В общем, если проще, воткнул штеккер и посмотрел цвет кабеля, а потом по этим цветам подключил динамики. :)

      Удалить
  4. Анонимный2 июня 2015 г., 8:33

    Отличная статья! Вопрос автору - где покупали переходники?

    ОтветитьУдалить
    Ответы
    1. переходник покупал только один: на антенну, а остальное все шло в комплекте с магнитоллой

      Удалить
  5. Анонимный6 марта 2016 г., 6:44

    Как провести провода к колонке правильно ?

    ОтветитьУдалить
    Ответы
    1. там уже есть провода (аудиоподготовка)

      Удалить
    2. Анонимный28 июля 2016 г., 15:34

      А если их там нет?

      Удалить
    3. А есть такие Логаны что ли? у меня почти базовая комплектуха и там уже были провода.

      Удалить
